0002710: Смените изображение прицельной сетки в БТР-80А.

(0005406)
lolkij (reporter)
2016-10-13 09:32

И ночной прицел у БТР-80а должен быть ТПН-3-42 или 1ПН96.
У вас уже есть один из семейства ТПН-3, он стоит на Т-80а. Нужно только сетку под 2А72 и ПКТ переделать.
Вот тут можно взглянуть, как он выглядит на тренажере: http://muromteplovoz.ru/product/sim_btr80e.php [^]

(0005409)
redux (reporter)
2016-10-13 13:43

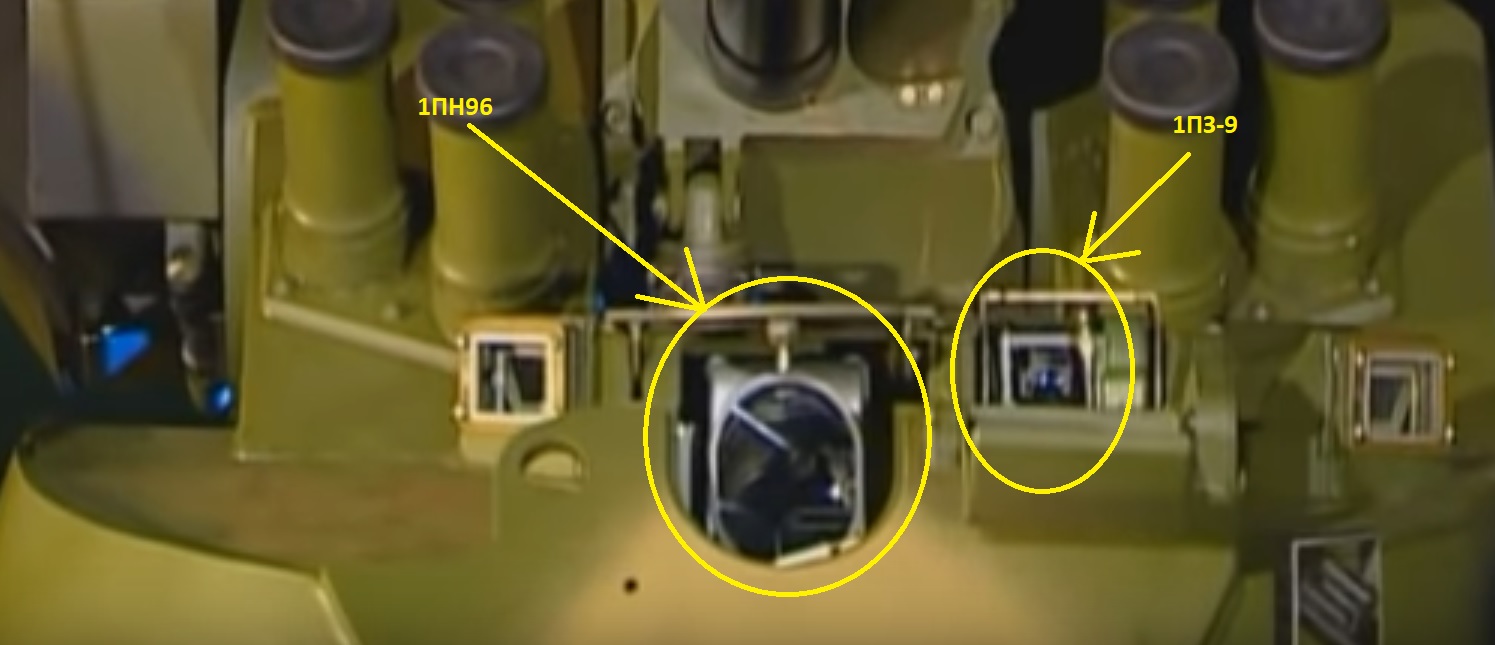

куда эти прицелы вставлены https://youtu.be/kdg8Yz72Fy8?t=6m8s [^]

(0005418)
Gribnic (reporter)
2016-10-14 23:17

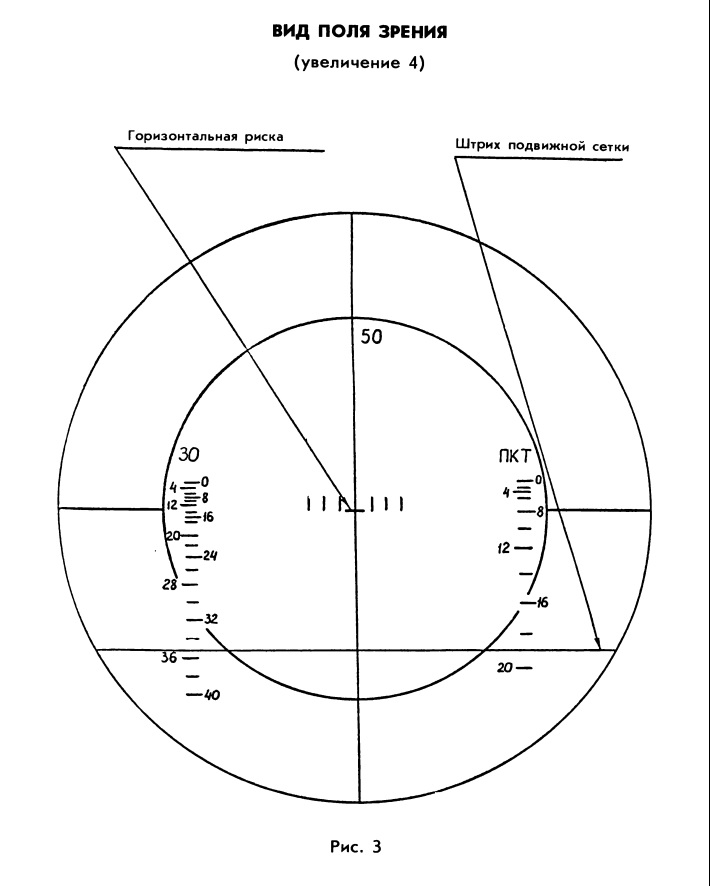

По ссылке автора сетка на страницах 40,41,42 ну это я так, вдруг кто то тоже искать будет.

(0005434)
reyhard (administrator)
2016-10-20 12:14

haven't read whole book but i see it only has reticle for single 30mm round (HE?) & PKT. does it mean they don't use AP rounds with BTR-80a?

(0005436)
redux (reporter)
2016-10-20 12:18
edited on: 2016-10-20 12:22

У них баллистика одинаковая почти, так что сделали только для HE. Но стреляют двумя видами снарядов, потому что ночной прицел может содержать прицельную сетку для AP.

(0005437)
reyhard (administrator)
2016-10-20 12:21

uhm? so why bpk-1-42 has ballistic lines for HE & AP - they don't seem to be same... both rounds have different init velocity & weight so it doesn't sound reliable

(0005438)
redux (reporter)
2016-10-20 12:26
edited on: 2016-10-20 12:29

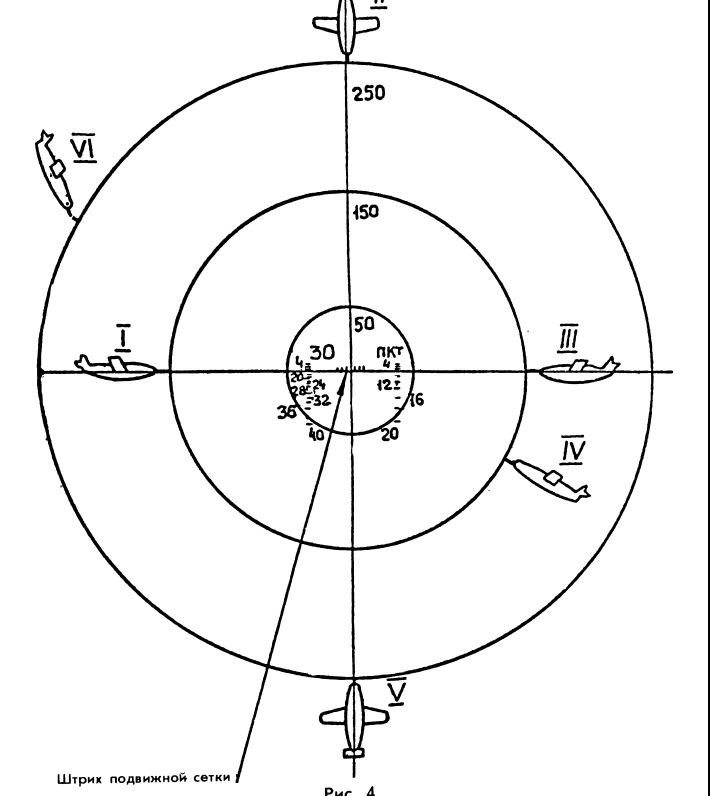

Потому что это зенитный прицел. Был сделан видимо на скорую руку.

(0005440)
lolkij (reporter)
2016-10-20 20:50

Могу предположить, что до 2000 м баллистика у них могла совпадать, а прицельная дальность для стрельбы БТ снарядами в литературе указывается как раз в 2000 м (возможно, из-за невысокой кратности оптики).
Кстати, на 1ПЗ-10, одном из прицелов для БМП-3, шкала для 30-мм орудия тоже одна.

(0011818)
nevalashkarus (reporter)
2021-07-08 16:03

Technical description:
https://disk.yandex.ru/i/wtiKMK0AveS3wg [^]

User's manual:
https://disk.yandex.ru/i/kFKo5ntTAC257A [^]

For proofing of 1pz-9 sight on BTR-80A.

(0011819)
reyhard (administrator)
2021-07-08 16:09

thanks a lot!

(0011820)
nevalashkarus (reporter)
2021-07-08 16:37

Not at all.
For saving your time:

From page number 14 of technical description
https://cdn.discordapp.com/attachments/825015048090419260/862704098607628298/1PZ-9.PNG [^]

More information about sight on 73-75 pages of technical description.
